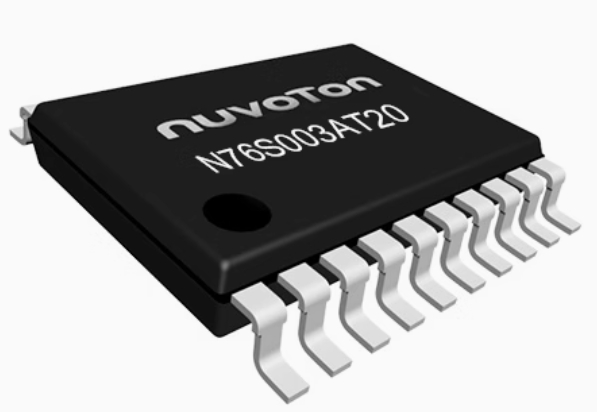

N76S003AT20 (TSSOP20)可替代N76E003AT20
Update Time:
N76S003AT20 為新唐高速 1T 8051 微控制器系列產品，提供 18 KB Flash ROM、可配置 Data Flash 與高容量 1 KB SRAM ，支持 2.4V 至 5.5V 寬工作電壓與 - 40 ℃ 至105 ℃ 工作溫度，并具備 7 kV ESD/4 kV EFT 的高抗干擾能力。
N76S003AT20 在 20 pin 封裝下提供高達 18 根 I/O 腳位；周邊包含雙串口、SPI、I2C、6 通道 PWM 輸出；內建優于同類產品之 < 2 % 誤差之高精確度 16 MHz RC 晶振與高分辨率 8 通道 12 位 ADC ；并具備自我喚醒、欠壓檢測等功能；提供 TSSOP20 (4 mm * 6.5 mm) 封裝，兼具高性能與設計彈性。
應用領域 :
門禁系統/警報器、溫度傳感設備、藍牙音箱、電動車表頭、數字電壓表頭、氣體檢測器、采集器、充電器、美容儀器、小家電等。
關鍵特性 :
| ? | 內核 ( core ) | ||
| - | 1T 8051 微處理器 | ||
| - | 工作頻率可達 16 MHz | ||
| - | 工作電壓: 2.4V 至 5.5V | ||
| - | 工作溫度: - 40 ℃ 至 105 ℃ | ||
| ? | 內存 ( memory ) | ||
| - | 18 KB 應用程序 Flash | ||
| - | 內嵌 1 KB SRAM | ||
| - | 可配置的 Data Flash | ||
| - | 支持在線系統更新：
| ||
| ? | 脈波寬度調變 ( PWM ) | ||
| - | 6 通道 PWM 輸出 | ||
| - | 帶死區產生器 | ||
| ? | 模擬轉數字轉換器 ( ADC ) | ||
| - | 12 位 8 通道 ADC | ||
| - | 每秒轉換速率可達 500 kSPS | ||
| ? | 通信接口 ( connectivity ) | ||
| - | 二組 UART ，可達 115200 bps | ||
| - | 一組 SPI ，可達 8 MHz | ||
| - | 一組 I2C ，可達 400 kHz | ||
| ? | 時鐘控制 ( clock control ) | ||
| - | 內置< 2 % 誤差 16 MHz 高精度 RC 晶振 | ||
| - | 內置低速省電 10 kHz RC 晶振 | ||
| ? | 封裝 | ||
| - | TSSOP20 | ||
