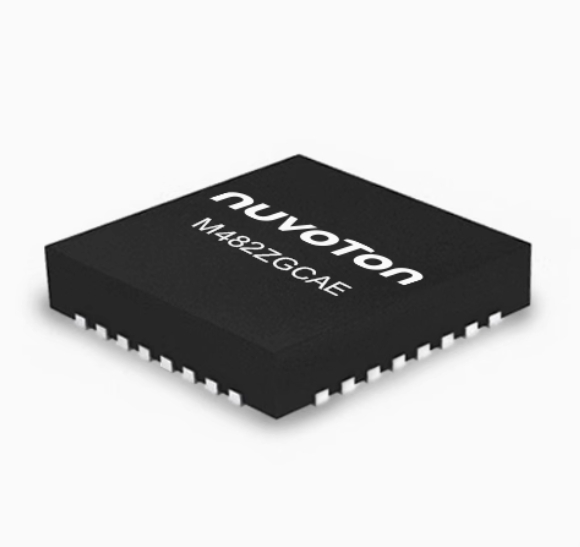

單片機 M482ZGCAE 芯片(QFN33)
Update Time:
NuMicro® M482 USB OTG 系列是一款高性能、低功耗微控制器，由帶有 DSP 擴展的 Arm® Cortex®-M4F 為核心。運行速度高達 192 MHz 且動態功耗為 130μA/ MHz 提供出色的能效。 256 KB 閃存支持多達 4 個可配置的 eXecute-Only-Memory 區域，128 KB RAM 在待機模式下提供多種保留模式。出廠前預先刻錄的引導加載程序提供安全啟動 ( Secure Boot ) 功能，用以檢查閃存的代碼完整性。內建一次性可刻錄 ( One-Time Programmable ROM ) 區塊，可用于產品生命周期的管理。
NuMicro® M482 USB OTG 系列支持 1.8V 至 3.6V 的工作電壓，工作溫度范圍為 - 40 ℃ 至 105 ℃ 。集成了影像輸入接口、12 位 5 MSPS ADC 、USB 全速 OTG ( 在裝置模式下無須外部晶振 ) ，以及多達 8 組高速 UART 接口。 封裝類型包括 QFN33、LQFP48、LQFP64 和 LQFP128。
應用領域：
游戲周邊, 傳感器中樞, 訊號處理…等。
關鍵特性：
| ? | 核心 | |
| - | 高達 192 MHz Arm® Cortex®-M4F 核心 | |
| - | DSP 指令集 | |
| - | 記憶體保護單元 | |
| ? | 記憶體 | |
| - | 256 KB 閃存，支援 eXecute-Only-Memory ( XOM ) | |
| - | 128 KB RAM，包含 32 KB 硬件奇偶校驗 | |
| - | 2 KB 一次性刻錄區塊 ( OTP ) | |
| ? | 循環冗余校驗 ( CRC ) 單元 | |
| ? | 16 通道周邊 DMA 控制器 | |
| ? | 外部匯流排介面 | |
| - | LCD 平行界面，i80 模式 | |
| ? | 時脈源 ( Clocks ) | |
| - | 4 到 24 MHz 晶振 | |
| - | RTC 用 32 kHz 振蕩器 | |
| - | 內部 48 MHz RC 振蕩器 ( X-less ) | |
| - | 內部 12 MHz RC 振蕩器 | |
| - | 內部 10 kHz RC 振蕩器 | |
| ? | RTC | |
| - | 獨立 VBAT 電源輸入 | |
| - | 20 位元組備份暫存器 | |
| ? | 計時器和 PWM | |
| - | 4 個 32 位元計時器 | |
| - | 12 路增強型 PWM ( 12 個 16 位定時器 ) | |
| - | 12 路基本型 PWM ( 2 個 16 位定時器 ) | |
| - | 1 個 24 位倒數 SysTick 定時器 | |
| - | 1 個看門狗計時器 | |
| - | 1 個視窗看門狗計時器 | |
| ? | 類比周邊 | |
| - | 1 個 12 位元，多達 10 通道 5 MSPS SAR ADC | |
| - | 1 個 12 位元 1 MSPS DAC | |
| - | 2 個滿擺幅 ( Rail-to-rail ) 比較器 | |
| ? | 通信界面 | |
| - | 多達 8 個低功耗 UART 界面 ( 17 Mbps ) ，包含 2 個 LIN 界面 | |
| - | 1 個 ISO-7816 界面 ( 3.4 MHz ) ，支持全雙工 UART 模式 | |
| - | 3 個 I2C 界面 ( 可達 3.4 Mbps ) | |
| - | 2 個四線 SPI 界面 ( 可達 96 MHz ) | |
| - | 多達 2 個 SPI /I2S 界面 ( SPI 可達 96 MHz 、I2S 可達 192 kHz/16-bit ) | |
| - | 1 個 I2S 界面 ( 192 kHz/32-bit ) | |
| - | 1 個 SD 卡控制器 ( 50 MHz ) | |
| ? | 控制界面 | |
| - | 2 個正交編譯碼界面 ( QEI ) | |
| - | 2 個 24 位元 3 通道輸入捕捉計數器單元 | |
| ? | 影像輸入界面 | |
| - | CMOS 傳感器界面帶有硬件 1 位亮度輸出 | |
| ? | 進階連結 | |
| - | USB 2.0 速裝置/主機/OTG 控制器及內置 PHY | |
| ? | 操作特性 | |
| - | 電壓范圍: 1.8V to 3.6 V | |
| - | 溫度范圍: - 40 ℃ to 105 ℃ | |
| ? | 符合 IEC-60730 Class B | |
| ? | 加解密引擎 | |
| - | AES-256 | |
| - | 真隨機數生成器 | |
