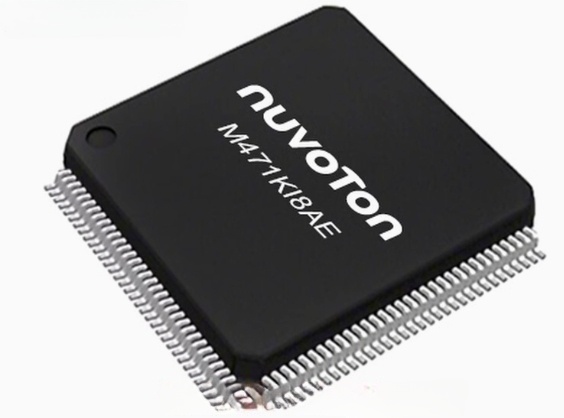

單片機 M471KI8AE 芯片（LQFP128）
Update Time:
NuMicro® M471KI8AE 為基于 Arm Cortex-M4F 核心的 32 位微控制器，內建 DSP 指令集和單精度浮點運算單元 (FPU)，是專為智能家電設計的微控制器產品系列。針對家電市場日益增長的安全功能需求，為滿足 IEC60730-1 Class B Annex H 安全規范，M471KI8AE 提供經認證的軟件測試庫 STL(Software Test Library) 及相關應用操作手冊，可以大幅減少開發難度及 IEC60730 認證所需之時間。M471KI8AE 運行頻率高達 120 MHz，提供 2.5V 至 5.5V 的寬工作電壓，-40°C 至 105°C 的寬工作溫度，支持多種寬引腳間距的封裝，以及出色的高抗干擾特性 ESD HBM 8 KV和 EFT 4.4 KV，滿足家電市場高穩定性、高可靠性和高安全性等剛性要求。
為滿足智能家電功能需求之增長，M471KI8AE 內建了高達 512 KB 的雙區塊 Flash 內存用于程序儲存，64 KB 的 SRAM 供代碼運行使用，以及 32 KB 的獨立 Data Flash 作為參數儲存空間。其中，512 KB Flash 內存的雙區塊設計可支持 FOTA (Firmware update through the Over-The-Air) 無線在線更新。代碼安全方面，512 KB Flash 內存支持 XOM (eXecute-Only-Memory) 僅可執行內存功能以保護機密程序代碼在運行時不被竊取。此外，32 KB 的獨立 data Flash 擁有 256 Bytes 的最小擦除單元，可提升參數更新及內存存取之速度。最后，為了降低內核用于 MCU 內部數據搬運的負擔，M471KI8AE 還提供了 PDMA(peripheral direct memory access) 直接內存訪問功能，以提升整體系統之效能。
M471KI8AE 支持豐富的周邊，包含紅外線接收器 (Customize IR receiver)，高達 24 通道的 16 位 PWM, 6 組 UART, 2 組 SPI/I2S, 2 組 I2C,和一個實時時鐘 RTC(real-time clock)。M471KI8AE 同時整合了許多模擬組件，包含高達 24 通道的 12 位 SAR ADC，1 通道的 8 位 DAC 以及 2 組模擬比較器。M471KI8AE 還提供了隨機數生成器 PRNG (pseudo random number generator)支持智能家電產品之加解密需求。
目標應用:
- 洗衣機
- 冰箱
- 空調
- PM2.5 偵測器
- 其他家電產品
關鍵特色:
| ? | 運作特性 (Operating Characteristics) | |
| - | 工作電壓: 2.5V 至 5.5V | |
| - | 工作溫度: -40°C 至 105°C | |
| - | ESD HBM 8 kV | |
| - | EFT 4.4 kV | |
| ? | 內核 (Core) | |
| - | ARM Cortex-M4F，工作頻率可達 120 MHz | |
| - | DSP 指令集 | |
| - | 浮點運算單元 (FPU) | |
| - | 最高支持 8 組 MPU (Memory Protection Unit) | |
| ? | 內存 (Memory) | |
| - | 支持高達 512 KB Flash | |
| - | 512 KB Flash之雙區塊 (dual bank) 設計可支持 FOTA (Firmware Over-The-Air) 無線在線更新 | |
| - | 512 KB Flash 支持高達 4 區間之 XOM (eXecute-Only-Memory) 僅可執行內存功能 | |
| - | 32 KB 獨立 Data Flash，支持 256 Bytes 最小擦除單元 | |
| - | 4 KB LDROM (user-defined loader ROM) | |
| - | 支持高達 64 KB SRAM | |
| ? | 時鐘控制 (Clocks) | |
| - | 外部 4 至 24 MHz 高速晶振 | |
| - | 外部 32.768 kHz 低速晶振，支持實時時鐘RTC(Real Time Clock) | |
| - | 內部 48 MHz 高速振蕩器 (HIRC48)，-20°C ~85°C 溫度誤差± 1%，-40°C ~ 105°C溫度誤差 ± 2% | |
| - | 內部 38.4 kHz 低速晶振 (LIRC) | |
| - | 內部 PLL 可達 120 MHz | |
| ? | 電源管理 (Power management) | |
| - | 支持三種電源模式: 運行模式、空閑模式及休眠模式 | |
| - | 運行模式功耗: 353 μA/MHz 在 25°C/5V | |
| - | 休眠模式功耗: 27 μA | |
| - | 休眠模式喚醒方式: RTC, WDT, I2C, Timer, UART, GPIO, EINT, ACMP, CIR0 和 BOD | |
| ? | 定時器和脈波寬度調變 (Timer & PWM) | |
| - | 4 組 32 位定時器 | |
| - | 高達 12 路增強型 PWM，帶有 12 個 16 位定時器 | |
| - | 高達 12 路基本型 PWM，帶有 2 個 16 位定時器 | |
| - | 1 個 24 位倒數 SysTick 定時器 | |
| - | 1 個看門狗定時器 | |
| - | 1 個窗口看門狗定時器 | |
| ? | 直接內存訪問 (PDMA) | |
| - | 支持高達 6 通道直接內存訪問 (PDMA) | |
| - | 信道開啟方式: software trigger, UART, SPI, EPWM, TIMER, ADC, DAC, ACMP 和 I2C | |
| ? | 模擬周邊 (Analog Peripheral) | |
| - | 支持 1 組高達 24 路之 12 位，1.8 MSPS, SAR ADC | |
| - | 支持 1 組 8 位, 200 kSPS, DAC | |
| - | 支持 2 個模擬比較器 | |
| - | 內建參考電壓源 | |
| ? | 通訊接口 (Connectivity) | |
| - | 支持 1 組紅外線接收器接口 (Customize IR receiver) | |
| - | 支持 6 組 UART 接口，帶 IrDA 功能 (其中 2 組支持 LIN) | |
| - | 支持 2 組 I2C 接口，帶 SMBus/PMBus 功能 (最高 1 Mbps) | |
| - | 支持 2 組 SPI/I2S 接口 (在 SPI Master 模式下可高達 24 MHz) | |
| ? | 隨機數生成器 (PRNG) | |
| ? | 循環冗余校驗 (CRC) | |
| ? | 實時時鐘 (RTC) | |
| ? | 支持高達119 根具中斷能力的I/O腳位 | |
| ? | IEC60730-1 Class B | |
| - | 提供經認證的軟件測試庫STL(Software Test Library) | |
| ? | 開發平臺支持 | |
| - | 支持 Arm Keil RVMDK及IAR EWARM IDE 開發環境 | |
| - | 支持免費 Eclipse IDE 開發環境帶 GNU 編譯程序 | |
| - | 在線電路更新 ICP (In Circuit Programmer)，透過 Nu-Link debugger 工具進行韌體更新 | |
| - | 在線系統更新 ISP (In System Programmer)，透過 UART, SPI, I2C, RS-485 等周邊接口進行韌體更新 | |
| - | Pin Viewer 軟件工具提供實時的 I/O 引腳狀況 | |
| - | PinConfigure 軟件工具支持引腳分配，初始程序產生以及 OrCAD/Protel 組件產生 | |
| ? | 96 位唯一標識符 (UID) | |
| ? | 128 位唯一客戶標識符 (UCID) | |
| ? | 封裝 | |
| - | LQFP128: 14 mm x 14 mm，管腳間距 0.4 mm | |
