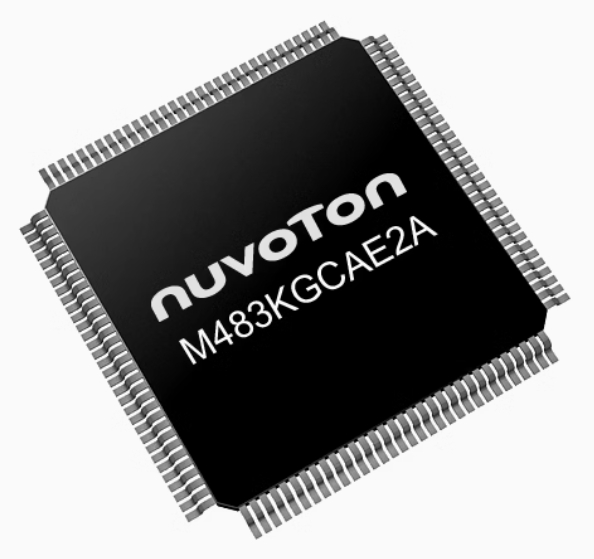

NuMicro® M483 CAN 系列是一款高性能、低功耗微控制器，由帶有 DSP 擴展的 Arm® Cortex®-M4F 為核心。運行速度高達 192 MHz 且動態功耗為 130μA/MHz 提供出色的能效。 256 KB 閃存支持多達 4 個可配置的 eXecute-Only-Memory 區域，128 KB RAM 在待機模式下提供多種保留模式。出廠前預先刻錄的引導加載程序提供安全啟動 (Secure Boot) 功能，用以檢查閃存的代碼完整性。內建一次性可刻錄 (One-Time Programmable ROM) 區塊，可用于產品生命周期的管理。
NuMicro® M483 CAN 系列支持 1.8V 至 3.6V 的工作電壓，工作溫度范圍為 -40°C 至 105°C。集成了兩組或三組 CAN 2.0B 界面、雙 12 位 5 MSPS ADC、影像輸入界面、USB 全速 OTG (在裝置模式下無須外部晶振)，以及多達 8 組高速 UART 界面。 封裝類型包括 LQFP64 和 LQFP128。
應用領域：
馬達控制, 工業控制, 電池管理系統, 充電樁…等。
關鍵特性：
| ? | 核心 | | | - | 高達 192 MHz Arm® Cortex®-M4F 核心 | | | - | DSP 指令集 | | | - | 記憶體保護單元 | | | | | ? | 記憶體 | | | - | 256 KB 閃存，支援 eXecute-Only-Memory (XOM) | | | - | 128 KB RAM，包含 32 KB 硬件奇偶校驗 | | | - | 2 KB 一次性刻錄區塊 (OTP) | | | | | ? | 循環冗余校驗 (CRC) 單元 | | | | | ? | 16 通道周邊 DMA 控制器 | | | | | ? | 外部匯流排介面 | | | - | LCD 平行界面，i80 模式 | | | | | ? | 時脈源 (Clocks) | | | - | 4 到 24 MHz 晶振 | | | - | RTC 用 32 kHz 振蕩器 | | | - | 內部 48 MHz RC 振蕩器 (X-less) | | | - | 內部 12 MHz RC 振蕩器 | | | - | 內部 10 kHz RC 振蕩器 | | | | | ? | RTC | | | - | 獨立 VBAT 電源輸入 | | | - | 80 位元組備份暫存器 | | | | | ? | 計時器和 PWM | | | - | 4 個 32 位元計時器 | | | - | 12 個增強型 PWM 帶有 12 個 16 位元計時器 | | | - | 12 個基本型 PWM 帶有 2 個 16 位元計時器 | | | - | 1 個 24 位元倒數 SysTick 計時器 | | | - | 1 個看門狗計時器 | | | - | 1 個視窗看門狗計時器 |
| | ? | 類比周邊 | | | - | 2 個 12 位，多達 24 信道 5 MSPS SAR ADC | | | - | 1 個 12 位 1 MSPS DAC | | | - | 2 個滿擺幅 (Rail-to-rail) 比較器 | | | | | ? | 通信界面 | | | - | 多達 8 個低功耗 UART 界面 (17 Mbps)，包含 2 個 LIN 界面 | | | - | 1 個 ISO-7816 界面 (3.4 MHz)，支持全雙工 UART 模式 | | | - | 3 個 I2C 界面 (可達 3.4 Mbps) | | | - | 2 個四線 SPI 界面 (可達 96 MHz) | | | - | 多達 3 個 SPI/I2S 界面 (SPI 可達 96 MHz、I2S 可達 192 kHz/16-bit) | | | - | 1 個 I2S 界面 (192 kHz/32-bit) | | | - | 多達 3 個 CAN 2.0B 界面 | | | - | 1 個 SD 卡控制器 (50 MHz) | | | | | ? | 控制界面 | | | - | 2 個正交編譯碼界面 (QEI) | | | - | 2 個 24 位元 3 通道輸入捕捉計數器單元 | | | | | ? | 影像輸入界面 | | | - | CMOS 傳感器界面帶有硬件 1 位亮度輸出 | | | | | | ? | 進階連結 | | | - | USB 2.0 全速裝置/主機/OTG 控制器及內置 PHY | | | | | | ? | 操作特性 | | | - | 電壓范圍：1.8V to 3.6V | | | - | 溫度范圍：-40°C to 105°C | | | | | | ? | 符合 IEC-60730 Class B | | | | | | ? | 加解密引擎 | | | - | AES-256 | | | - | 真隨機數生成器
|
|
