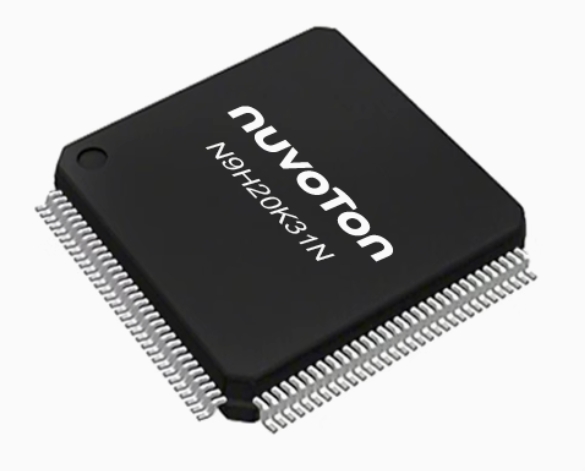

新唐ARM9單片機 N9H20K31N 芯片 (LQFP-128 (MCP))
Update Time:
N9H20K31N系列採用ARM926EJ-S核心，執行速度高達200 MHz，堆疊8 MB SDRAM記憶體於同一封裝，提供128-pin，大幅減少PCB尺寸和降低電磁干擾 (EMI)，且提供24-bit TFT RGB 介面。豐富的周邊功能包含：2組UART介面、SDIO/eMMC介面、NAND Flash介面和USB 2.0 Host/Device 等，可以滿足客戶針對顯示應用彈性設計的需求。並符合 -20℃至85℃溫度規格，主要應用為家庭自動化控制、人機介面(HMI)。
關鍵特性:
| ? | 內核(Core) | | | - | ARM926EJ-S核心 | | | - | 最高運行頻率可達200 MHz | | | - | 8 KB指令快取記憶體(I-cache)和8 KB資料快取記憶體(D-cache) | | | | | ? | 記憶體(DDR Memory) | | | - | 內建 8 MB記憶體 | | | | | | ? | USB 2.0 高速Host/Device | | | - | 一組USB全速Host | | | - | 一組USB高速 Device | | | | | ? | 系統啟動來源 (System Boot) | | | | - | SPI Flash/ NAND Flash / USB 裝置 |
|
| | ? | LCD控制介面 | | | - | 支援RGB565/ RGB666/ RGB888介面 | | | - | 最高解析度：800 x 480 | | | | | ? | 影像輸入 | | | - | 支援CCIR656/ CCIR601介面 | | | - | 最高解析度：2百萬像素 | | | | | ? | 雙SD Host介面 | | | - | 支援SD/ SDIO/ eMMC | | | | | ? | 類比轉數位轉換器(ADC) | | | - | 支援10-bit | | | - | 支援四線式電阻式觸控板 | | | | | | ? | 周邊 | | | - | 支援SPI / I2C / PWM |
|
