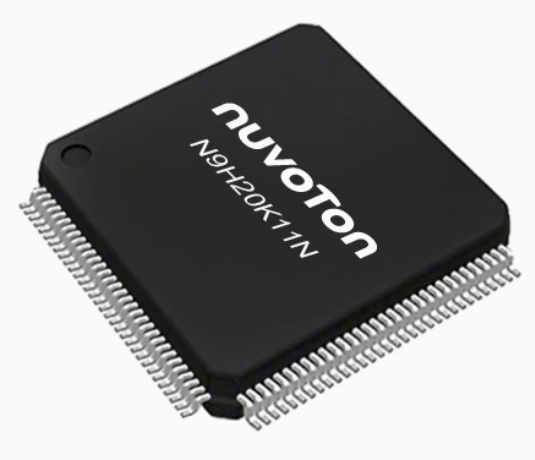

新唐ARM9單片機 N9H20K11N 芯片 (LQFP-128 (MCP))
Update Time:
N9H20K11N系列采用ARM926EJ-S核心，執行速度高達200 MHz，堆疊2 MB SDRAM記憶體於同一封裝，提供128-pin，大幅減少PCB尺寸和降低電磁干擾( EMI )。豐富的周邊功能包含：2組UART、SDIO/eMMC介面、NAND Flash介面24bit LCD控制器和高速USB Host/Device等，可以滿足客戶對彈性設計的需求。N9H20K11N符合-20℃至85℃溫度規格，主要應用為家庭自動化控制、人機介面( HMI )。
關鍵特性:
? | 內核( Core ) | |
| - | ARM926EJ-S核心 |
| - | 最高運行頻率可達200 MHz |
| - | 8 KB指令高速緩存( I-cache )和8 KB數據高速緩存( D-cache ) |
|
| |
? | 內存( DDR Memory ) | |
| - | 內建2 MB記憶體 |
|
|
|
? | USB 2.0 主機/裝置 | |
| - | 一組USB FS Host |
| - | 一組USB HS Device |
|
| |
? | 系統程序啟動( System Boot ) | |
|
| NAND Flash/ SPI Flash / USB Device |
|
| |
? | LCD控制接口 | |
| - | 支持RGB565/ RGB666/ RGB888介面 |
| - | 最高分辨率：800 x 480 |
|
| |
? | 影像輸入 | |
| - | 支持CCIR656/ CCIR601輸入接口 |
| - | 最高分辨率：2百萬像素 |
|
| |
? | 雙SD Host介面 | |
| - | 支援SD/ SDIO/ eMMC |
|
| |
? | 類比轉數位轉換器( ADC ) | |
| - | 支持10-bit |
| - | 支持四線式電阻式觸摸板 |
|
|
|
? | 周邊 | |
| - | 支持SPI / I2C / PWM |
