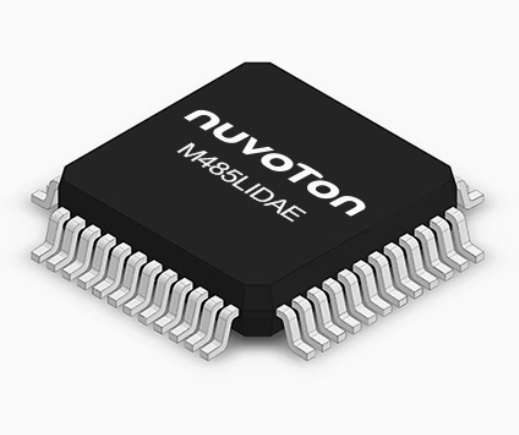

新唐 M485LIDAE 芯片(LQFP48) 單片機
Update Time:
M485LIDAE以Arm® Cortex®-M4F為核心，是帶有DSP指令集的高效能低功耗微控制器。其系統最高可運行至 192 MHz ，動態運作下的功耗僅175 μA/ MHz 。 內建 512 KB 雙區塊 ( Dual Bank ) 架構快閃記憶體 ( Flash ) ，可支持 OTA ( Over-The-Air ) 韌體升級，并內建160 KB SRAM ，包含 32 KB 快取 ( Cache ) 用于加速外部 SPI Flash就地執行 ( eXecute-In-Place ) 。出廠前預先燒錄bootloader，提供安全啟動 ( Secure Boot ) 功能，可對存放于內建快閃記憶體內的程式碼進行完整性檢查，并整合安全保護區塊 ( Secure Protection ROM ) ，提供一個用于保存機密程序或資料的安全空間。內建一次性可燒錄 ( One-Time Programmable ROM ) 區塊，可用于產品生命周期的管理。
M485LIDAE支持1.8V到3.6V操作電壓，以及 - 40 ℃ 到105 ℃ 的工業級工作溫度。本系列內置硬件加解密引擎及雙USB高速/ 全速OTG。封裝型式為LQFP48。
應用領域：
指紋模組、智能支付、安全物聯網設備、保密USB設備…等。
關鍵特性：
| ? | 核心 | |
| - | 高達192 MHz Arm® Cortex®-M4F核心 | |
| - | DSP指令集 | |
| - | 記憶體保護單元 | |
| ? | 記憶體 | |
| - | 512 KB 快閃記憶體 | |
| - | 160 KB RAM，包含32 KB 外部 SPI Flash快取 | |
| - | 4 KB 安全保護區塊 ( SPROM ) | |
| - | 2 KB 一次性燒錄區塊 ( OTP ) | |
| ? | 循環冗余校驗 ( CRC ) 單元 | |
| ? | 16通道周邊DMA控制器 | |
| ? | 外部匯流排介面 | |
| - | LCD 平行介面，i80模式 | |
| ? | 時脈源 ( Clocks ) | |
| - | 4到24 MHz 晶振 | |
| - | RTC用32 kHz振蕩器 | |
| - | 內部12 MHz RC振蕩器 | |
| - | 內部10 kHz RC振蕩器 | |
| - | 內部PLL可達480 MHz | |
| ? | RTC | |
| - | 80位元組備份暫存器 | |
| ? | 計時器和 PWM | |
| - | 4 個 32 位 元計時器 | |
| - | 12 個增強型 PWM 帶有 12 個 16 位元計時器 | |
| - | 12 個基本型 PWM 帶有 2 個 16 位元計時器 | |
| - | 1 個 24 位元倒數SysTick計時器 | |
| - | 1 個看門狗計時器 | |
| - | 1 個視窗看門狗計時器 | |
| ? | 加解密引擎 | |
| - | ECC ( P-521, B-571, K-571 ) | |
| - | AES-128, 192, 256 | |
| - | DES/ 3DES | |
| - | SHA-160, 224, 256, 384, 512 | |
| - | HMAC | |
| - | 亂數產生器 | |
| ? | 類比周邊 | |
| - | 1個12位元，多達12通道5 MSPS SAR ADC | |
| - | 2個12位元1 MSPS DAC | |
| - | 2個滿擺幅 ( Rail-to-rail ) 比較器 | |
| - | 2個運算放大器 | |
| ? | 通信介面 | |
| - | 多達6個低功耗 UART 介面 ( 17 Mbps ) ，包含2個LIN介面 | |
| - | 多達3個ISO-7816介面 ( 3.4 MHz ) ，支持全雙工 UART 模式 | |
| - | 3個 I2C 介面 ( 可達3.4 Mbps ) | |
| - | 1個 SPI Flash介面 ( 可達96 MHz ) 支持四線模式 | |
| - | 1個四線 SPI 介面 ( 可達96 MHz ) | |
| - | 多達3個 SPI / I2S介面 ( SPI 可達96 MHz 、I2S可達192 kHz/16-bit ) | |
| - | 1個I2S介面 ( 192 kHz/ 32-bit ) | |
| - | 2個USCI介面，支持可程設 UART / SPI / I2C | |
| - | 2個SD卡控制器 ( 50 MHz ) | |
| ? | 控制介面 | |
| - | 2個正交編解碼介面 | |
| - | 1個24位元3通道輸入捕捉計數器單元 | |
| ? | 進階連結 | |
| - | USB 2.0全速裝置/ 主機/ OTG控制器及內置PHY | |
| ? | 操作特性 | |
| - | 電壓范圍：1.8V至3.6V | |
| - | 溫度范圍： - 40 ℃ 至+105 ℃ | |
