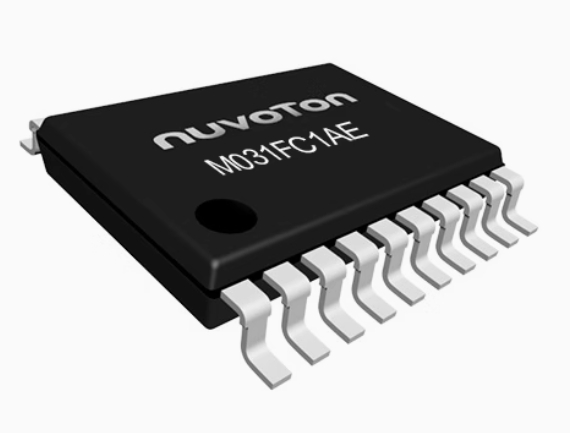

M031FC1AE 是基于 Arm® Cortex®-M0 內核的低工作電壓微控制器，具有 32 位硬件乘法器/除法器。運行頻率高達 48 MHz，工作電壓為 1.8 ~ 3.6 V，配備32 KB Flash 和 4 KB SRAM。
憑借其特殊設計的性能，如 2 MSPS ADC，96 MHz PWM，24 MHz SPI，6 MHz UART?？蓱?yīng)用于工業控制和消費類應用，讓電壓、電流和傳感器數據可快速和精確的轉換，并快速響應和控制外部模塊，例如來自電機控制或傳感設備的電流或電壓反饋。
M031FC1AE 還提供大量外設，包括 3 組UART，1 組 SPI / I2S，2 組 I2C，7 路 12 位ADC，6 路 16 位PWM等，可滿足各種應用需求。它可在 - 40°C ~ + 105 °C 的寬溫度范圍內工作。全系列相同封裝Pin to Pin兼容。
應用領域 :
- 激光測距儀
- 空氣檢測器/清潔器
- 液晶面板控制器
- 微型打印機
- WPC無線充電器
關鍵特性:
| ? | 運作特性 | | | - | 工作電壓: 1.8 V至 3.6 V | | | - | 工作溫度: - 40℃ 至 105 ℃ | | | - | EFT 4.4 KV | | | - | ESD HBM 6 KV | | | | | | ? | 內核(Core) | | | - | Arm® Cortex®-M0，工作頻率可達 48 MHz | | | - | 32-bit 硬件乘法/除法器 | | | | | | ? | 內存(Memory) | | | - | 32 KB Flash | | | - | 4 KB SRAM | | | - | 2 KB ISP ROM | | | - | 512 Bytes SPROM (Security Protection ROM) | | | - | 支持程序更新方式： - 在線系統更新ISP(In-System Programming)
- 在線電路更新ICP(In-Circuit Programming)
- 在線應用程序更新IAP (In-Application Programming)
| | | | | | ? | 時鐘控制(Clock control) | | | - | 外部 4 ~ 32 MHz 高速晶振 | | | - | 內部 48 MHz 高速震蕩器 (HIRC48) 全溫誤差 2 % | | | - | 內部 38.4 KHz 低速晶振 (LIRC) | | | | | ? | 定時器(Timers) | | | - | 4 個 32 位定時器 | | | - | 1 個 24 位倒數 SysTick 定時器 | | | | | | | |
| | ? | 脈波寬度調變 (PWM) | | | - | 6 路 96 MHz 的 16 位 PWM | | | | | | ? | 模擬(ADC) | | | - | 7 信道轉換速率可達 2 MSPS的 12 位ADC | | | | | | ? | 直接內存訪問 (PDMA) | | | - | 2 通道直接內存訪問(PDMA) | | | | | | ? | 循環冗余校驗(CRC) | | | - | CRC-CCITT, CRC-8, CRC-16 和 CRC-32 | | | | | | ? | 通訊接口(Connectivity) | | | - | 兩組高速 6 MHz UART | | | - | 一組通用 UART | | | - | 兩組高速 1 MHz I2C | | | - | 一組高速 24 MHz SPI/I2S | | | - | 15 GPIO (模擬腳位外，允許 5 V I / O) | | | | | | ? | 96位唯一標識符(UID) | | | | | | ? | 128位唯一客戶標識符(UCID) | | | | | | ? | 封裝 | | | - | TSSOP20(4.4x6.5mm) | | | | | | | | | | |
|
|
