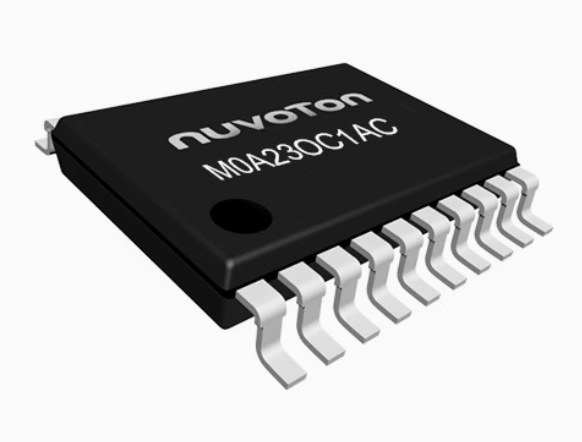

單片機 M0A23OC1AC 芯片(SSOP20) 新唐
Update Time:
N uMicro® M0A23OC1AC 是基于 Arm® Cortex®-M0 的 32 位微控制器，針對小尺寸封裝提供高度靈活性，可任意配置引腳的數字周邊，豐富的模擬接口以及工作溫度可達 125 ℃。提供 2.4V?5.5V 的寬電壓范圍，具有 CAN 2.0B 和 LIN 接口。M0A23OC1AC 設計來針對需要高溫以及需要高抗干擾的應用，如 24 GHz 毫米波雷達，電池管理系統 (Battery Manage System, BMS)，汽車照明，車窗和電動座椅等。
NuMicro® M0A23OC1AC 提供 SSOP20 封裝，可縮小電路板尺寸，且?guī)в型暾M以及數位功能，特別適合應用于小尺寸產品。SSOP20 提供多達 18 個 IO 引腳，將引腳的利用率最大化。每個 IO 引腳都可以任意配置為數位周邊，例如 UART、SPI、PWM 等。 M0A23OC1AC 提供豐富的模擬功能，在 SSOP20 封裝提供高達 17 通道 12 位 500k SPS ADC，可對多個感測器做取樣、1 組 5 位數位至類比轉換器(DAC)、2 組比較器 (ACMP)，并提供低電壓重設 (LVR) 和欠壓檢測 (BOD) 功能，內建多種類比功能可降低外部周邊組件的使用量并縮小終端產品尺寸。
NuMicro® M0A23OC1AC 工作頻率最高可達 48 MHz 且內置硬件除法器。M0A23OC1AC 支持 32 KB 的 Flash 用于執行程序代碼，提供高達 4 KB 的 SRAM 用于存儲數據，2 KB LDROM 可做 ISP 固件更新功能。M0A23OC1AC 提供豐富的外設，多達 4 組 32 位 Timer、6 通道 16 位 PWM、1 組 CAN 2.0B 控制器、2 組 LIN 功能、5 組 PDMA、2 組 UART 提供單線式傳輸功能、紅外線功能、RS485 功能，2 組 USCI 可以靈活設置為 UART、SPI 或 I2C。
M0A23OC1AC 封裝尺寸為 SSOP20 (5.3x7.2x1.75 mm)
目標應用 :
- 24 GHz 毫米波雷達
- 電池管理系統 (Battery Manage System, BMS)
- 汽車照明
- 車窗
- 電動座椅
主要特征:
| ? | 內核 (Core) | |
| - | ARM® Cortex®-M0 最高運行頻率 48 MHz | |
| - | 單周期 32-bit 硬件除法器 | |
| ? | 內存 (Memory) | |
| - | 32 KB 閃存 | |
| - | 4 KB SRAM | |
| - | 2 KB SRAM | |
| - | 支持 ISP (在線系統更新) / ICP (在線電路更新) / IAP (在線應用程序更新) | |
| ? | 直接內存訪問 ( PDMA ) | |
| - | 支持最多 5 通道可直接存取內存與周邊間數據 | |
| ? | 循環冗餘校驗 (CRC) | |
| - | 支援 CRC-CCITT, CRC-8, CRC-16 and CRC-32 | |
| ? | 頻率源 (Clock) | |
| - | 內部48 MHz RC振蕩器 (<± 2 % @ - 40 ℃ ~ 105°C, <± 3 % @- 40 ℃ ~ 125 °C) | |
| - | 內部38.4 kHz RC (<± 10 % @ - 40 ℃ ~105 ℃, < ± 15 % @ - 40 ℃ ~ 125 ℃) | |
| - | 4 至 24 MHz 的晶體振蕩器 | |
| - | 32.768 kHz 晶體振蕩器 | |
| ? | 定時器/PWM | |
| - | 4 組 32 位定時器 | |
| - | 6 路 16 位 PWM 產生器 | |
| - | 1 組 24 位 SysTick 定時器 | |
| - | 看門狗定時器 | |
| - | 窗口看門狗定時器 | |
| ? | 模擬 | |
| - | 支持 17 通道 12 位 500 kSPS 采樣率模擬轉數字轉換器 ( ADC ) | |
| - | 支持 2 組比較器 | |
| - | 支持 1 組 5 位數模轉換器 ( DAC ) | |
| - | 內置溫度傳感器 | |
| ? | 通訊接口 | |
| - | 2 組帶有 IrDA、RS-485 和 LIN 并支持單線式傳輸?shù)?UART 接口 | |
| - | 2 組 USCI 接口 (UART / SPI / I2C) | |
| ? | CAN Bus | |
| - | 1 組 CAN 2.0 A/B | |
| ? | 提供最高 18 GPIO | |
| ? | 操作特性 | |
| 操作電壓: 2.4V ~ 5.5V | ||
| 工作溫度: - 40℃ ~ 125 ℃ | ||
| ? | 96 位唯一標識符 (UID) | |
| - | 可當做安全密鑰 | |
| ? | 128 位唯一客戶標識符 (UCID) | |
| ? | 封裝 | |
| - | SSOP20 | |
