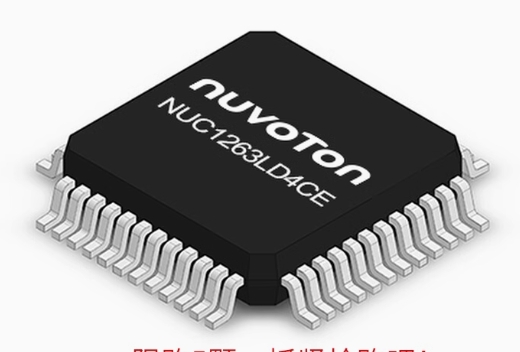

單片機 NUC1263LD4CE 芯片(LQFP48) 新唐
Update Time:
NUC1263LD4CE 為 32 位單片機，內建 LED 燈條控制接口 (LED Light Strip Interface, LLSI)。此系列基于 Arm Cortex-M23 內核，支持 Armv8-M 指令集架構并自帶除法器，工作頻率高達 72 MHz，內建高達 64 KB Flash 及高達 20 KB SRAM，運作在 2.5V 至 5.5V 寬工作電壓和 -40℃ 至 105℃ 的工業溫度范圍。
NUC1263LD4CE 內建高達 6 路 LED 燈條控制接口 (LED Light Strip Interface, LLSI)；提供高達 24 路 PWM，運行速度最高達144 MHz，可提供高精準度控制。
NUC1263LD4CE 支持無須外掛晶振的 USB 2.0 全速裝置接口，可以USB指令進行燈光控制。此外，內建 2 KB SPROM (Security Protection ROM)，提供一個獨立的安全加密區域，以保護開發者的知識產權。可廣泛應用于工業控制、燈光控制、電競燈光控制、電競鍵盤/鼠標、DDR5 內存、顯示卡、家電相關應用。
NUC1263LD4CE 支持豐富的周邊接口，除了高達 6 路 LED 燈條控制接口 (LLSI) 與 24 路 16 位 PWM，與支持無需外掛晶振設計之 USB 2.0 全速裝置外，另有定時器、看門狗定時器、高達十組的 PDMA、高達三組 UART、高達三組 I2C、高達三組 SPI/I2S、高達兩組 I3C、SPD Hub。并包含高達 16 通道 12 位 800 kSPS 采樣率 ADC、高達 4 通道 8 位 200 kSPS 采樣率數字轉模擬轉換器 (DAC)、高達 4 組模擬比較器。且具備高抗干擾能力 8 kV ESD (HBM)/ 4.4 kV EFT。
封裝型式為 LQFP48 (7 mm x 7 mm)，同封裝型式的腳位兼容讓用戶能夠彈性地優化產品規格與效能。
新唐 NuMaker-NUC1263SD 評估板和 Nu-Link 除錯器為產品評估與開發的利器。并且支持第三方提供的 IDE，如 Keil MDK、IAR EWARM 和帶 GNU GCC 編譯程序的 NuEclipse IDE。
應用領域 :
工業控制、燈光控制、電競燈光控制、電競鍵盤/鼠標、DDR5 內存、顯示卡、家電相關應用。
關鍵特性 :
| ? | 內核 ( core ) | |
| - | Arm Cortex®-M23 | |
| - | 工作頻率可達 72 MHz | |
| - | 工作電壓: 2.5V 至 5.5V | |
| - | 工作溫度: - 40 ℃ 至 105 ℃ | |
| ? | 內存 ( memory ) | |
| - | 64 KB Flash | |
| - | 內嵌 20 KB SRAM | |
| - | 獨立 4 KB ISP ROM | |
| - | 2 KB SPROM ( Security Protection ROM ) | |
| - | 支持程序更新方式: | |
| 在線系統更新 ISP ( In-System Programming ) | ||
| 在線電路更新 ICP ( In-Circuit Programming ) | ||
| 在線應用程序更新 IAP ( In-Application Programming ) | ||
| ? | 模擬 | |
| - | 高達 16 通道 12 位 800 kSPS 采樣率模擬轉數字轉換器 (ADC) | |
| - | 高達 4 通道 8 位 200 kSPS 采樣率數字轉模擬轉換器 (DAC) | |
| - | 高達 4 組模擬比較器 | |
| ? | 脈波寬度調變 ( PWM ) | |
| - | 最高運行速度可達 144 MHz | |
| - | 內建 16 位 PWM 產生器，可輸出 24 路 PWM | |
| - | PWM 輸出可以觸發 A/D 轉換 | |
| ? | 通訊接口 ( connectivity ) | |
| 支持USB 2.0 全速裝置 (無需外掛晶振設計) | ||
| - | 三組 UART | |
| - | 三組 SPI [I2S]，擇一設置 | |
| - | 三組 I2C | |
| - | 兩組 I3C | |
| ? | 時鐘控制 ( clock control ) | |
| - | 內部 48 MHz 高速震蕩器 ( HIRC48 ) | |
| - | 內部10 KHz 低速晶振 | |
| - | 外部 4 to 24 MHz 高速晶振 | |
| - | 外部 32.768 KHz 低速晶振 | |
