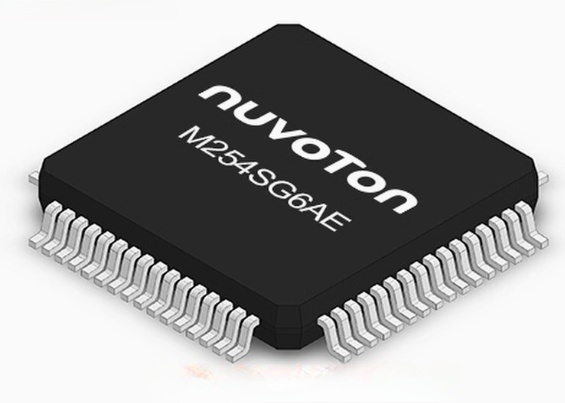

單片機 M254SG6AE（LQFP64）
Update Time:
M254SG6AE 是 32 位低功耗微控制器產品內建 LCD 驅動，基于 M23 內核支持 Armv8-M 指令集架構，工作頻率為 48 MHz，內建 256KB Flash及 32 KB SRAM，運作在 1.75V 至 5.5V 寬工作電壓和 -40℃ 至 105℃ 的工業溫度范圍。
M254SG6AE 內建 4 x 32, 6 x 30, 8 x 28 COM/SEG 驅動控制器，具備電荷泵以及內部電阻分壓驅動 LCD 方式，電荷泵用以確保電池電壓降低的情況下 MCU 仍能使 LCD 對比度保持一致，并能支持 3V 至 5V 的 LCD 玻璃。
M254SG6AE 支持豐富的周邊接口，如定時器、看門狗定時器、8 路 PDMA、4 組 UART、2 組 I2C、2 組 SPI/I2S、2 組 USCI (通用串行接口)與 12 路 16 位 PWM。整合高性能模擬周邊電路，包含 16 信道 12 位 730 kSPS 采樣率 ADC、兩組 12 位 DAC、兩組仿真比較器 (ACMP)、溫度檢測傳感器來降低外部周邊組件的采用并縮小終端產品尺寸，并提供 LQFP64 (7 mm x 7 mm) 封裝。
目標應用
- 掌上型裝置
- 溫控器
- 智能家電人機界面
- 工業自動化
- 溫濕度記錄儀
關鍵特性:
| ? | 操作特性 | |
| - | 工作電壓: 1.75V ~ 5.5V | |
| - | 工作溫度: -40 ~ 105 ℃ | |
| - | EFT 4.4 KV | |
| - | SD HBM 7 KV | |
| ? | 內核 | |
| - | Arm® Cortex®-M23 微控制器，Armv8-M 指令集架構，工作頻率 48 MHz | |
| - | 32 位硬件乘法器/除法器 | |
| ? | 內存 | |
| - | 256 KB Flash | |
| - | 32 KB SRAM | |
| - | 4 KB LDROM | |
| - | 支持 ISP（在線系統更新）/ ICP（在線電路更新） / 支持IAP（在線應用程序更新） | |
| ? | 時鐘控制 | |
| - | 外部高速晶振 4 ~ 32 MHz 或外部時鐘訊號輸入 | |
| - | 外部低速晶振 32.768 kHz 或外部時鐘訊號輸入 | |
| - | 內部 48 MHz 高精度RC振蕩器 (HIRC)，全溫度范圍 ±2.6%誤差 | |
| - | 內部 4.032 MHz 高精度RC振蕩器 (MIRC) | |
| - | 內部 38.4 kHz 高精度RC振蕩器 (LIRC) | |
| ? | COM/SEG LCD 驅動 | |
| - | 4 COM x 32 SEG, 6 COM x 30 SEG, 8 COM x 28 SEG LCD 驅動 | |
| - | 支持內部 VLCD 可調電荷泵模式 | |
| - | 支持 3V 至 5.5V LCD 玻璃 | |
| - | 操作電壓提供 1/2, 1/3, 1/4 三種偏壓可選擇 | |
| - | 操作電壓提供 1/4, 1/6, 1/8 三種周期可選擇 | |
| ? | 電源管理 | |
| - | 內建上電復位、欠壓復位和低電壓復位 | |
| - | 內建 LDO | |
| - | 支持 RTC 具備獨立 VBAT 引腳 | |
| ? | 低操作電流 | |
| - | 運行模式 110 μA/MHz | |
| - | 掉電模式 3.8 μA (RTC 開啟, RAM 數據保持) | |
| - | 掉電模式 2.2 μA (RTC 關閉, RAM 數據保持) | |
| - | 深度掉電模式 1.6 μA (RTC 關閉, RAM 數據關閉) | |
| ? | 定時器 | |
| - | 4 組 32 位定時器 | |
| - | 1 組 24 位 SysTick 定時器 | |
| - | 1 組獨立看門狗 | |
| - | 實時時鐘 (RTC) | |
| - | 支持高達 12 通道脈寬調制器（PWM）輸出，高達 16 位分辨率具備獨立 capture 輸入模式 | |
| - | 支持故障剎車與互補輸出模式 | |
| ? | 直接內存訪問 (PDMA) | |
| - | 支持 8 通道直接內存訪問 (PDMA) | |
| 支持軟件觸發、SPI/I2S、UART、I2C、USCI、ADC 與定時器 | ||
| ? | 模擬 | |
| - | 支持 16 信道 12 位 730 kSPS 采樣率模擬轉數字轉換器 (ADC) | |
| - | 支持 2 組 12 位 DAC | |
| - | 支持 2 組模擬比較器 | |
| ? | 通訊接口 | |
| - | 支持 4 組 UART 界面 | |
| - | 支持 2 組 I2C 界面 | |
| - | 支持 2 組 SPI/ I2S 界面 | |
| - | 支持 2 組 USCI (可配置為 UART, SPI 或 I2C) | |
| - | 支持 1 組智能卡接口支持 ISO-7816-3 | |
| ? | 支持硬件 AES-128、196 位硬件加密 | |
| ? | 96 位唯一標識符 ( UID ) | |
| ? | 128 位唯一客戶標識符 ( UCID ) | |
| ? | 封裝 | |
| - | LQFP64 (7 mm x 7 mm) | |
