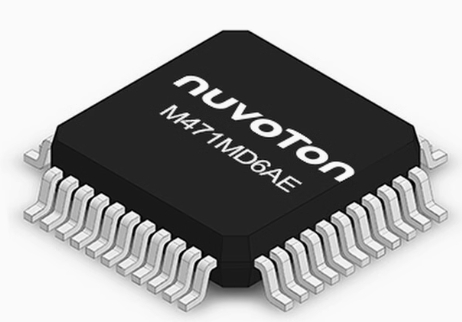

Nuvoton/新唐 M471MD6AE 芯片 封裝LQFP44
Update Time:
Nuvoton/新唐 M471MD6AE 芯片 封裝LQFP44
NuMicro® M471MD6AE 為基于 Arm Cortex-M4F 核心的 32 位微控制器，內建 DSP 指令集和單精度浮點運算單元 (FPU)，是專為智能家電設計的微控制器產品系列。針對家電市場日益增長的安全功能需求，為滿足 IEC60730-1 Class B Annex H 安全規范，M471MD6AE 提供經認證的軟件測試庫 STL(Software Test Library) 及相關應用操作手冊，可以大幅減少開發難度及 IEC60730 認證所需之時間。M471MD6AE 運行頻率高達 72 MHz，提供 2.5V 至 5.5V 的寬工作電壓，-40°C 至 105°C 的寬工作溫度，支持多種寬引腳間距的封裝，以及出色的高抗干擾特性 ESD HBM 8 kV 和 EFT 4.4 kV，滿足家電市場高穩定性、高可靠性和高安全性等必要要求。 為滿足智能家電功能需求之增長，M471MD6AE 內建了高達 64 KB 的 Flash 內存用于程序儲存，32 KB 的 SRAM 供代碼運行使用。此外，還可在 64 KB 的 Flash 內存內彈性設定 Data Flash 區塊作為參數儲存空間。最后，為了降低內核用于 MCU 內部數據搬運的負擔，M471MD6AE 還提供了 PDMA(peripheral direct memory access) 直接內存訪問功能，以提升整體系統之效能。 M471MD6AE 支持豐富的周邊，包含高達 16 通道的 12 位 SAR ADC，高達 12 通道的 16 位 PWM, 1 組 USB 2.0 full speed Device/Host (支持無晶振), 4 組 UART, 1 組 SPI/I2S, 1 組 Quad-SPI, 2 組 I2C，和一個實時時鐘 RTC(real-time clock)。 目標應用: 關鍵特色:? 運作特性 (Operating Characteristics) - 工作電壓: 2.5V 至 5.5V - 工作溫度: -40°C 至 105°C - ESD HBM 8 kV - EFT 4.4 kV ? 內核 (Core) - ARM Cortex-M4F，工作頻率可達 72 MHz - DSP 指令集 - 浮點運算單元 (FPU) - 最高支持 8 組 MPU (Memory Protection Unit) ? 內存 (Memory) - 支持高達 64 KB Flash - 4 KB LDROM (user-defined loader ROM) - 支持高達 32 KB SRAM ? 時鐘控制 (Clocks) - 外部 4 至 20 MHz 高速晶振 - 外部 32.768 kHz 低速晶振，支持實時時鐘 RTC (Real Time Clock) - 內部 22.1184 MHz 高速振蕩器，-40°C ~ 105°C溫度誤差 ± 2% - 內部 10 kHz 低速晶振 (LIRC) - 內部 PLL 可達 72 MHz ? 電源管理 (Power management) - 支持三種電源模式: 運行模式、空閑模式及休眠模式 - 運行模式功耗: 347 μA/MHz 在 25°C/5V - 休眠模式功耗: 21 μA - 休眠模式喚醒方式: RTC, WDT, I2C, Timer, UART, BOD, GPIO, USBD ? 定時器和脈波寬度調變 (Timer & PWM) - 4 組 32 位定時器 - 高達 12 路增強型 PWM，帶有 12 個 16 位定時器 - 1 個 24 位倒數 SysTick 定時器 - 1 個看門狗定時器 - 1 個窗口看門狗定時器 ? 直接內存訪問 (PDMA) - 支持高達 8 通道直接內存訪問 (PDMA) - 信道開啟方式: software trigger, UART, SPI, EPWM, ADC ? 模擬周邊 (Analog Peripheral) - 支持 1 組高達 16 路之 12 位, 1 MSPS, SAR ADC - 內建參考電壓源 ? 通訊接口 (Connectivity) - 支持 4 組 UART 接口，帶 IrDA 功能 - 支持 1 組 ISO-7816 接口，帶全雙工 UART 功能 - 支持 2 組 I2C 接口，帶 SMBus/PMBus 功能 (最高 1 Mbps) - 支持 1 組 SPI/I2S 接口 (在 Master 模式下可高達 36 MHz) - 支持 1 組 Quad-SPI 接口 (在 Master 模式下可高達 32 MHz) - 支持 1 組 USB 2.0 全速 Device/Host 接口，內建 PHY (Device 模式下支持無晶振) ? 循環冗余校驗 (CRC) ? 實時時鐘 (RTC) ? 支持高達 49 根具中斷能力的 I/O 腳位 ? IEC60730-1 Class B - 提供經認證的軟件測試庫 STL(Software Test Library) ? 開發平臺支持 - 支持 Arm Keil RVMDK 及 IAR EWARM IDE 開發環境 - 支持免費 Eclipse IDE 開發環境帶 GNU 編譯程序 - 在線電路更新 ICP (In Circuit Programmer)，透過 Nu-Link debugger 工具進行韌體更新 - 在線系統更新 ISP (In System Programmer)，透過 UART, SPI, I2C, RS-485 等周邊接口進行韌體更新 - Pin Viewer 軟件工具提供實時的 I/O 引腳狀況 - PinConfigure 軟件工具支持引腳分配，初始程序產生以及 OrCAD/Protel 組件產生 ? 96 位唯一標識符 (UID) ? 128 位唯一客戶標識符 (UCID) ? 封裝 - LQFP44: 10 mm x 10 mm，管腳間距 0.8 mm
